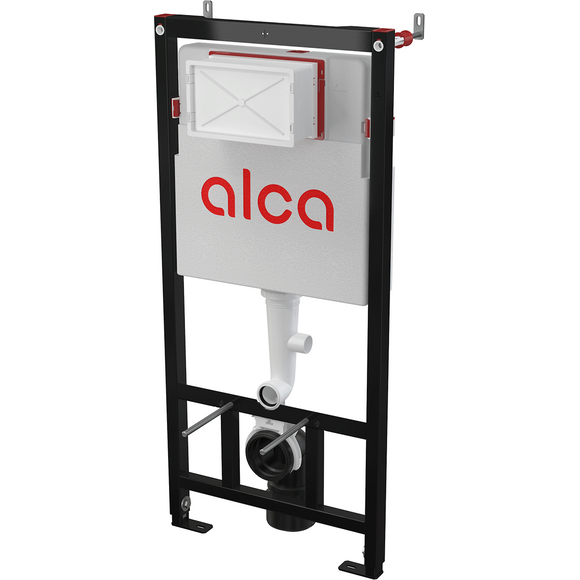

Інсталяція для унітазу Alcaplast AM101/1120-0001

Призначення

• Для підвісних унітазів
• Для монтажу до несучої стіни або в гіпсокартонну конструкцію
• Для підлоги з товщиною стяжки 0-200 мм
• Для встановлення підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Особливості моделі

• Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів G1/2"
• Робочий діапазон тиску води 0,05 – 1,6 MPa
• Рекомендований діапазон тиску води 0,3 - 0,5 МПа
• Великий змив 6 - 9 l
• Малий змив 2,5 – 3,5 l
• Стандартні налаштування великого змиву 6 l
• Стандартні налаштування малого змиву 3 l
• Гігієнічний резерв 3l
• Об'єм води в бачку: 9 l
• здатність витримувати навантаження до 250 кг 400 кг

Характеристики

• Регульовані висувні ніжки в діапазоні 0-200 мм з гальмівною системою
• Позначення центрування та нівелювання
• Рухомий утримувач для коліна, встановлюється у восьми положеннях на відстані 0-93 мм.
• Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
• Конструкція рами дозволяє проводити монтаж до профілю для гіпсокартону, призначеного для цього, або до стіни, що несе.
• Встановлена система закривається гіпсокартонним листом і не потребує додаткових елементів кріплення
• Конструкція полістирольною ізоляцією запобігає процесу конденсації на поверхні бачка та послаблює вібрацію в будівельній конструкції.
• Можливість встановлення кронштейна з переходом DG 1/2" для підключення сидіння-біде або бідетти
• Подвійний змив, незалежно регульований, з гігієнічним резервом
• Підходить для встановлення пневматичного або сенсорного змиву.
• Сумісна з усіма кнопками керування Alca
• Можливість сервісу без використання інструментів
• Підведення води із задньої стінки / зверху посередині
• Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність.
• Кришка сервісного отвору спрощує процес монтажу та захищає від вологи та бруду
• Монтажна глибина рукава регулюється від 20 до 95 мм.
• Монтажна глибина 125 мм
• Матеріал несучої конструкції: метал, оброблений порошковою фарбою

Складається з

• Бачок з впускним та випускним механізмом
• самонесуча рама
• Різьбове з'єднання 1/2" для підведення води з вбудованим кутовим вентилем Schell 1/2"-3/8"
• Монтажний комплект: гвинт Ø8×60 – 4 шт., Дюбель Ø12 – 4 шт.
• Монтажний комплект для кріплення унітазу: шпилька М12 – 2 шт., шайба – 4 шт., ковпачок – 2 шт., гайка – 2 шт., гофрований рукав – 2 шт.
• Коліно стоку HT 90/90 поліетилен, PE-HD
• Скорочення відходів Поліетилен HT 90/110, PE+HD
• Прокладка, патрубок поліпропілен, манжета
• Прокладка, патрубок поліпропілен, ущільнення патрубка
• Монтажний комплект кришок для захисту технічних отворів під час встановлення системи
• Рукав сервісного отвору двоскладовий, легко коротшає
• Набір для введення туалетних пігулок

Даний варіант набору може бути позначений артикулами 70710133 або AM101/1120.
